그러나, 테스트를 위해서 실제 네트워크에 접속하는 것은 쉽지 않기 때문에 테스트를 위한 Back-to-Back 연결을 지원합니다. 이 연결은 실제 네트워크에 적용하기 전에 사전 설정을 하거나 시스
템을 테스트하기 위해 사용됩니다. 운영 환경은 접속할 수 있는 시스템이 한 대라는 것을 제외하
고는 실제 네트워크에서와 차이가 없습니다.

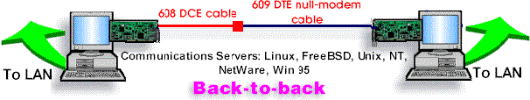

Sangoma WAN Interface Card Back-to-Back Connection

위의 그림에서 두 대의 시스템에 설치된 WAN Router는 두 개의 LAN을 연결하고 있습니다. 608 DCE 케이블은 제품과 함께 공급되는 표준 DCE 케이블이며 609 Cable은 두 개의 DTE 디바이스
사이의 연결을 제공하도록 만들어져 있습니다. 609 케이블이 연결된 WAN Router를 Internal Clocking과 1.6Mbps의 속도로 설정하고 608 케이블에 연결된 WAN Router는 External Clocking
으로 설정합니다.

Frame Relay 연결의 경우는 이들 시스템 중 하나에는 Access Node가 설정되어야 하며 다른 시
스템에는 Normal CPE Operation으로 설정되어야 한다. PPP의 경우는 특별한 설정이 없으며 언
제나 Peer-to-Peer이다.

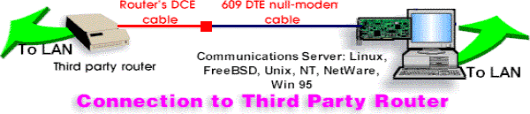

Sangoma WAN Interface Card Back-to-Back Connection to 단독형 라우터




단독형 라우터와 테스트를 할 때에도 609 케이블이 연결된 WAN Router를 Internal Clocking과 1.6Mbps의 속도로 설정하고 Frame Relay를 사용할 시는 단독형 라우터를 Access Node로 설
정해야 합니다.

이 때, 단독형 라우터는 Static Routing으로 설정되어야 하며 독자적인 프로토콜이 아닌 IETF 또
는 RFC 표준을 사용해야 하며 CHAP, PAP, 압축 기능들은 정지해 두어야 합니다.

WAN Interface Card의 드라이버 버전 2.0.3 이후부터는 PPP를 대체하는 독자적인 프로토콜인 Cisco HDLC도 지원합니다.



CSU/DSU가 포함된 Sangoma WAN Interface Card
Back-to-Back Connection

상코마의 WAN Interface Card 제품 중에는 CSU/DSU가 포함된 제품이 있습니다. 이들 제품은
크로스 UDP 케이블로 연결할 수 있으며 연결된 하나의 CSU/DSU를 Sangoma의 MS-DOS CFG_FT1.EXE 프로그램을 사용하여 Master Clock으로 설정합니다. 다른 하나는 디폴트로 설
정합니다. 두 WAN Router를 External Clocking으로 설정하면 CSU/DSU는 실제 네트워크에 연
결된 것처럼 작동합니다.

Frame Relay를 사용하여 테스트할 때는 한 쪽의 WAN Router는 Access Node로 설정합니다.
크로스 UDP 케이블의 Pinout은 다음 그림과 같습니다.
